O display de LCD é uma peça importante em projetos em que você precisa visualizar a leitura de um sensor ou mesmo para transmitir uma informação para o usuário.
Neste exercício você aprenderá a conectar o Display LCD 2x16 do seu Kit, que já vem com os pinos soldados.

O Que Vou Aprender?

- Conectar seu display LCD ao Arduino Uno
- Programar frases para aparecer no visor do LCD
- Ajustar o brilho do display com um potenciômetro
- Conhecer as funções da biblioteca LiquidCrystal.h
- Usar as funções:

-- lcd.print
-- lcd.setCursor
-- scrollDisplayLeft()
-- scrollDisplayRight()

Código Fonte

Download do arquivo em formato .ino

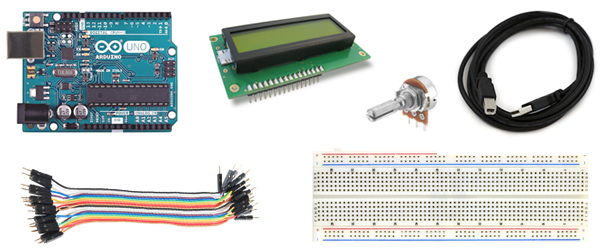

Materiais Necessários

Para este tutorial você vai precisar de 1 Arduino Uno R3, 1 Display LCD 2x16 com conector soldado, 1 Potenciômetro, 1 Protoboard, 1 Cabo USB - ABe Jumpers premium. Ou você pode utilizar os componentes do Kit Iniciante com Arduino Uno R3.

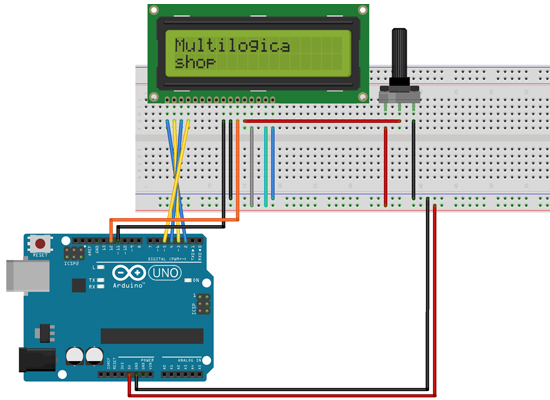

Diagrama

Código Fonte

Exercício 1:
O site do Arduino oferece vários outros projetos com a Biblioteca LiquidCrystal.h. Aqui faremos mais um exercício usando a mesma montagem deste Tutorial.
Neste exercício você poderá também modificar o texto original e controlar o tempo que seu texto fica fixo e a duração do scroll para a direita ou para a esquerda.

Código Fonte do Exercício 1:

/*
  LiquidCrystal Library - scrollDisplayLeft() and scrollDisplayRight()

 Biblioteca LiquidCrystal codigo Multilogica
 Demonstra o uso do display de 16x2 caracteres
 Esta biblioteca funciona com todos displays compativeis com o
 driver Hitachi HD44780

 Este codigo escreve “Multilogica Shop” no LCD e usa
 scrollDisplayLeft() e scrollDisplayRight() para passar o texto.

  Circuito :
 * LCD pino RS no pino digital 12
 * LCD pino Enable no pino digital 11
 * LCD pino D4 pin no pino digital 5
 * LCD pino D5 pin no pino digital 4
 * LCD pino D6 pin no pino digital 3
 * LCD pino D7 pin no pino digital 2
 * LCD pino R/W no terra
 * Trimpot de 10K :
 * +5V no +5V
 * Terra no terra
 * wiper to LCD VO pin (pin 3)


 Library originally added 18 Apr 2008 by David A. Mellis
 library modified 5 Jul 2009 by Limor Fried (http://www.ladyada.net)
 example added 9 Jul 2009 by Tom Igoe
 modified 22 Nov 2010 by Tom Igoe

 Codigo de dominio publico baseado no tutorial original:
  http://arduino.cc/en/Tutorial/LiquidCrystalScroll
 */

// Inclui o codigo da biblioteca:
#include <LiquidCrystal.h>

// Inicializa a biblioteca e define os pinos utilizados
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // define o numero de colunas e linhas:
  lcd.begin(16, 2);
  // Envia a mensagem para o display.
  lcd.print("Multilogica Shop");
  delay(2000);
}

void loop() {
  // caminha 16 posicoes para o texto sair do display a esquerda:
  for (int positionCounter = 0; positionCounter < 16; positionCounter++) {
    // caminha uma posicao para a esquerda:
    lcd.scrollDisplayLeft();
    // Aguarda um instante:
    delay(250);
  }

  // caminha 32 posicoes para o texto sair do display a direita:
  for (int positionCounter = 0; positionCounter < 32; positionCounter++) {
    // caminha uma posicao para a direita:
    lcd.scrollDisplayRight();
    // Aguarda um instante:
    delay(250);
  }

    // caminha 16 posicoes para a esquerda para mover de novo ao centro:
  for (int positionCounter = 0; positionCounter < 16; positionCounter++) {
    // caminha uma posicao para a esquerda:
    lcd.scrollDisplayLeft();
    // Aguarda um instante:
    delay(250);
  }

  // delay no final do full loop:
  delay(2000);
}
